Титано-цинковый лист – процесс и эффект корпуса
2025-07-14
Технология строительства
1. Процесс обработки поверхности титано-цинковой пластины делится на два типа: процесс травления и процесс фосфатирования.
Квашение:
Поверхность титано-цинковой пластины обрабатывается разбавленной смесью серной кислоты и азотной кислоты для формирования естественного пассивирующего слоя. Затем прозрачные органические пленки адсорбируются на поверхности, чтобы облегчить защиту поверхности материала во время транспортировки и хранения.
Фосфатирование:
Образуя на поверхности панели слаборастворимый фосфатный слой, в баке фосфатирования при производстве титан-цинковых пластин присутствуют все необходимые компоненты, анионы фосфатов, а также катионы металлов. В зависимости от предварительной обработки может образовываться светлый или темный цвет поверхности.
2. Технология строительства
Строительство и монтаж титано-цинковой пластины обычно отражается в виде общей системы, из которой кровельная система и стеновая система являются двумя основными категориями.
Наиболее часто используемыми методами строительства являются: система двойного окклюзии вертикального шва, система одинарного окклюзии вертикального шва, система плоских замков, система плитки внутреннего замка, система чехлов с пряжками, система поясных досок и т. Д.

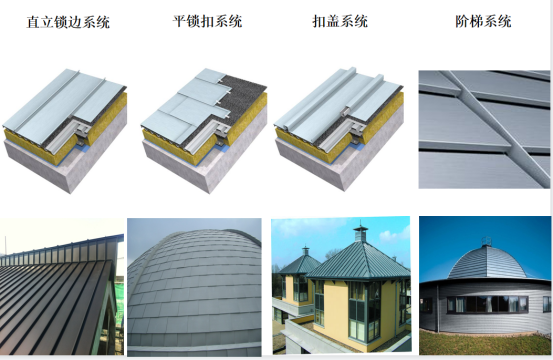

(1) Кровельная система делится на: систему плоских замков, систему вертикальных фальцев, ступенчатую систему и систему крышек с пряжками.

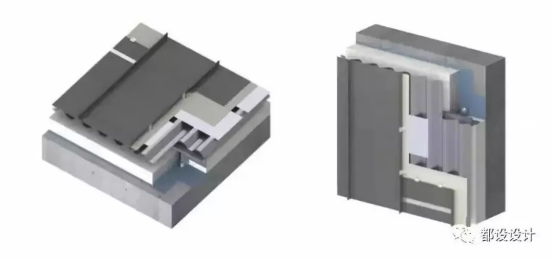

Кровельная система Источник изображения: VMZNIC

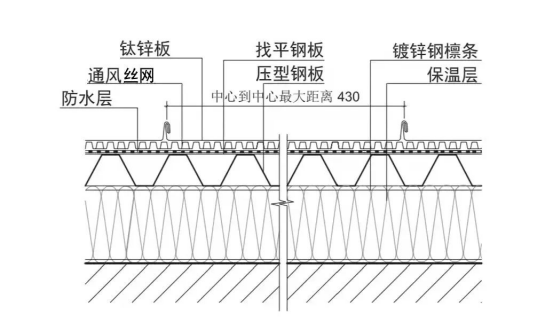

(1) Система вертикальных швов
Вертикальный шов - это традиционная и наиболее распространенная система крепления титан-цинковых листов, использующая одинарные или двойные перекрытия задних стоящих краев, а кровля обычно с двойными швами.
Процесс строительства: (1) Предварительная подготовка, измерение и окупаемость; (2) Установите прогоны из оцинкованной стали; (3) укладка изоляционного слоя; (4) установите опорный слой из профилированной стальной пластины; (5) Установите стяжку из оцинкованной стали; (6) Установка фронтонов и карнизных аксессуаров (если фронтона или карниза нет, этот элемент может быть аннулирован); (7) Укладка водонепроницаемого слоя; (8) Укладка вентиляционной мембраны на воздушную подушку; (9) Установить кровельные панели и крепежные элементы из титаново-цинковых пластин; (10) Обрезка, закрытие, чистка, отделка.
Изображение любезно предоставлено VMZNIC
Сфера применения
a. Здания или участки с большими крышами и районами с суровыми климатическими условиями, такими как кислотные дожди, проливные дожди и метели, сильный ветер (горный или континентальный климат)
b. Подходит для всех моделируемых крыш, таких как вогнутые, конические, плоские, изогнутые, вогнутые, сферические и гиперболоидные и т. Д., Включая многомерные крыши с 3D-эффектом.
c. Уклон крыши должен составлять ≥5% (выше 3º)
(2) Система плоского замка
Плоская система фиксации фиксирует четыре стороны листа с загнутыми краями, а крепежные элементы и винты монтируются скрытым образом.
Процесс строительства: (1) Предварительная подготовка, измерение и окупаемость; (2) Установите прогоны из оцинкованной стали; (3) укладка изоляционного слоя; (4) установите опорный слой из профилированной стальной пластины; (5) Установите стяжку из оцинкованной стали; (6) Установка фронтонов и карнизных аксессуаров (если фронтона или карниза нет, этот элемент может быть аннулирован); (7) Укладка водонепроницаемого слоя; (8) Прокладка вентиляционных и шумопоглощающих сеток; (9) Установить кровельные панели и крепежные элементы из титаново-цинковых пластин; (10) Обрезка, закрытие, чистка, отделка.
Источник изображения: VMZNICООО Чэнду тайсин технолоджи
Сфера применения
a. Он часто подходит для плоских или изогнутых крыш
b. Уклон крыши ≥ 60% (т.е. 30º)

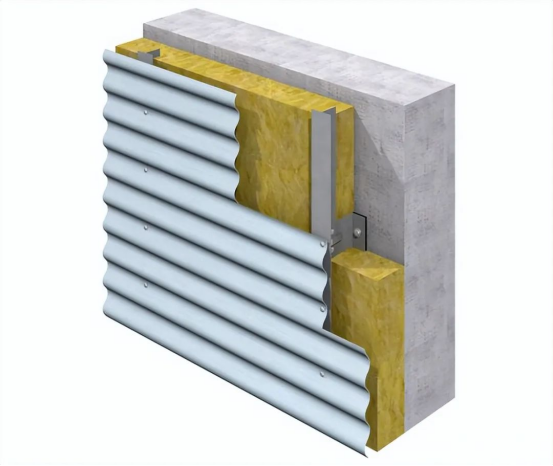

(2) Система стен может быть разделена на: систему плоских замков, систему вертикальных швов, систему внутренних замков, систему гофрированных пластин, коробчатую пластину и систему штабелируемых досок.
Изображение предоставлено: VMZNICООО Чэнду тайсин технолоджи

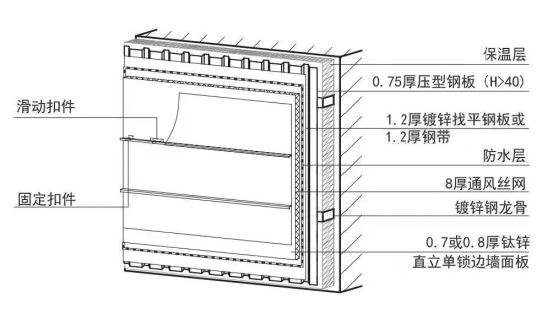

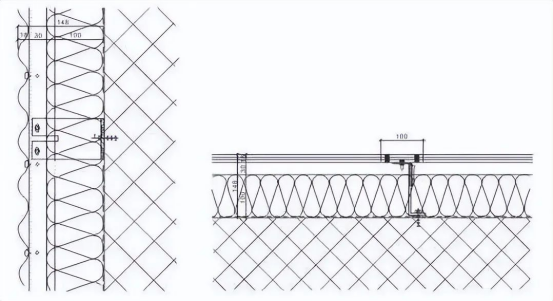

(1) Система вертикальных швов
Как уже было сказано выше, вертикальный шов – это традиционная и наиболее распространенная система крепления титано-цинковых пластин, в которой используется одинарный замок или двойной замок для перекрытия заднего края, но стенка обычно используется с одинарным швом.
Процесс строительства: (1) Предварительная подготовка, измерение и окупаемость; (2) Установите киль из оцинкованной стали; (3) укладка изоляционного слоя; (4) установите опорный слой из профилированной стальной пластины; (5) Установите стяжку из оцинкованной стали; (6) Укладка водонепроницаемого слоя; (7) Прокладка вентиляционных шумопоглощающих сеток; (8) Установите стеновые панели и крепежные элементы из титаново-цинковых пластин; (9) Обрезка и закрытие, чистка и отделка.
Изображение любезно предоставлено VMZNIC
Этот способ установки применим
a. Наружная стена здания подходит для плохих погодных условий и сложных условий, таких как районы, которые часто подвергаются воздействию летящего песка и камней, кислотных дождей, сильных дождей и снега (горный или континентальный климат)
b. Он подходит для всех моделируемых фасадов, таких как плоскость, изогнутая поверхность, вогнутая поверхность, вогнутая поверхность, коническая поверхность, сферическая поверхность и гиперболоидная поверхность и т. Д., И имеет небольшую регулировку и различие в соответствии с проектом.
Особенности установки:
а. Низкая высота вертикального края, изысканные вертикальные линии края демонстрируют стройный вид
b. Уникальный дизайн фасада сочетает в себе традиционную и современную архитектурную эстетику
c. Длина плиты может достигать 16 метров, благодаря чему здание имеет общий вид
d. Метод установки отработан, эксплуатация проста, а материал может быть обработан на месте

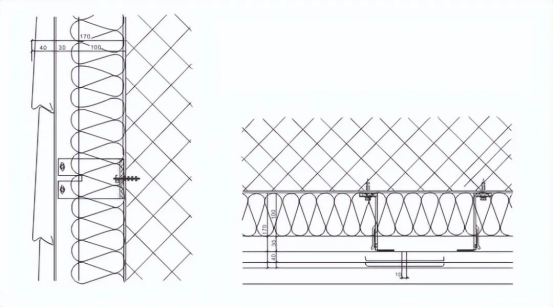

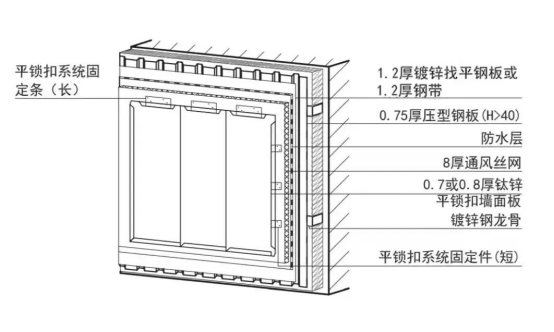

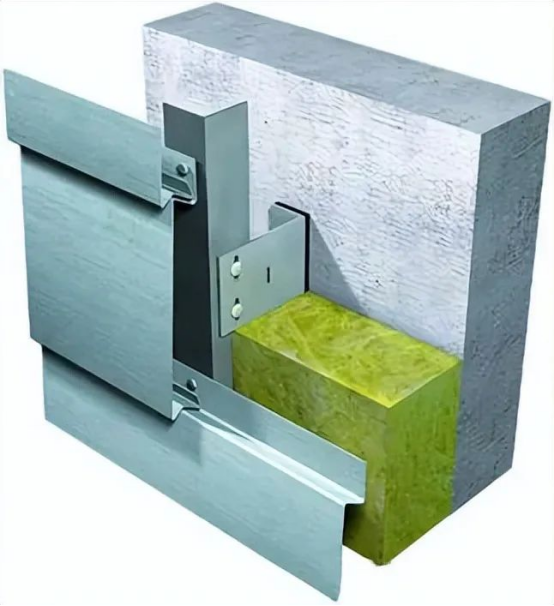

(2) Система плоского замка
Плоская система фиксации фиксирует четыре стороны листа с загнутыми краями, а крепежные элементы и винты монтируются скрытым образом.
Процесс строительства: (1) Предварительная подготовка, замер и окупаемость; (2) Установите киль из оцинкованной стали; (3) укладка изоляционного слоя; (4) установите опорный слой из профилированной стальной пластины; (5) Установите стяжку из оцинкованной стали; (6) Укладка водонепроницаемого слоя; (7) Прокладка вентиляционных шумопоглощающих сеток; (8) Установите стеновые панели и крепежные элементы из титаново-цинковых пластин; (9) Обрезка и закрытие, чистка и отделка.
Область применения: плоская или изогнутая поверхность стенки
Изображение любезно предоставлено VMZNIC

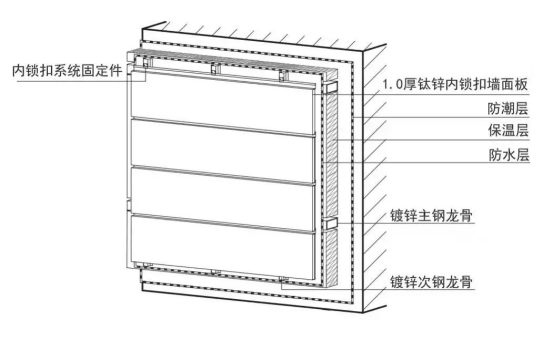

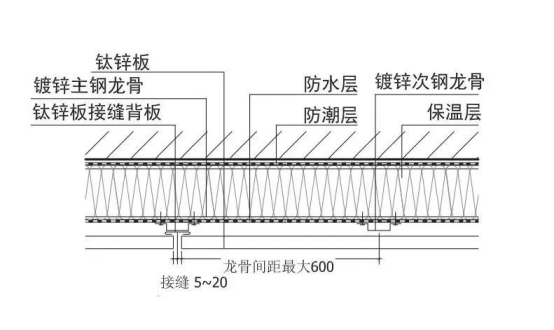

(3) Внутренняя система блокировки
Система представляет собой визуально привлекательную открытую систему навесных стен со скрытыми креплениями и винтами, установленными на рамной конструкции.
Процесс строительства: (1) предварительная подготовка; (2) Отдача от измерения; (3) Установите главный киль (стальной оцинкованный киль или алюминиевый киль); (4) укладка изоляционного слоя; (5) Укладка водонепроницаемого слоя; (6) Установите вторичный киль (киль из оцинкованной стали или алюминиевый киль); (7) Установите стеновые панели и крепежные элементы из титан-цинковых пластин; (8) Обрезка, закрытие краев и обработка конопатки; (9) Чистота и порядок. Исходный материал коммуны
Сфера применения: подходит для плоского моделирования стен
Применение кейса
Ниже в основном показано применение кровельной системы, системы навесных стен, внутренней отделки и других трех аспектов строительства из титановых и цинковых пластин.
(1) Применение кровельных покрытий
Кровельный материал изготовлен из титаново-цинковой пластины, которая очень визуально привлекательна, гибка и легка, а также дополняет природную среду.

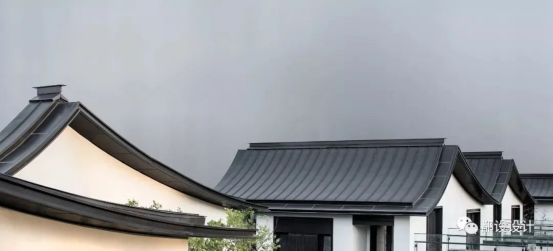

Сучжоу Китайское железнодорожное строительство скромный администратор Цзяннань, дизайн крыши следует эстетическому стилю садового здания в советском стиле маленькая зеленая черепица, черепица крыши изготовлена из титановой цинковой пластины, импортированной из Европы, этот новый материал легкий, прочный, обладает высокой способностью к самовосстановлению, натуральной текстурой и текстурой, легко интегрируется в окружающую среду и региональную культуру.

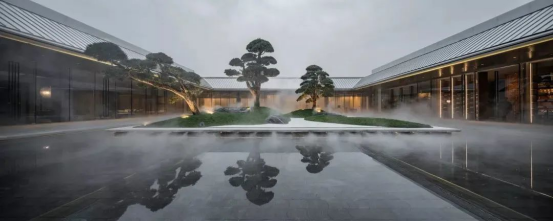

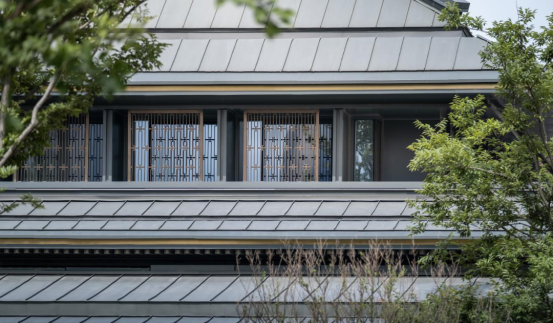

Кровельный материал Zhengzhou Yongwei Shanghe Courtyard изготовлен из титано-цинковой пластины, импортированной из Европы, матового цвета металла, который полностью сохраняет естественную текстуру и фактуру металлических материалов, и больше соответствует современному архитектурному стилю; Помимо того, что он является экологически чистым, защитный слой карбоната цинка титано-цинковой пластины может предотвратить коррозию поверхностного слоя внутрь, а срок службы увеличивается.
Чжэнчжоу Юнвэй Шанхэ Двор реальная картина

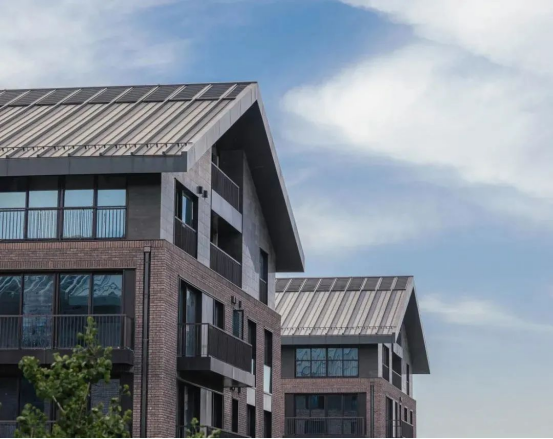

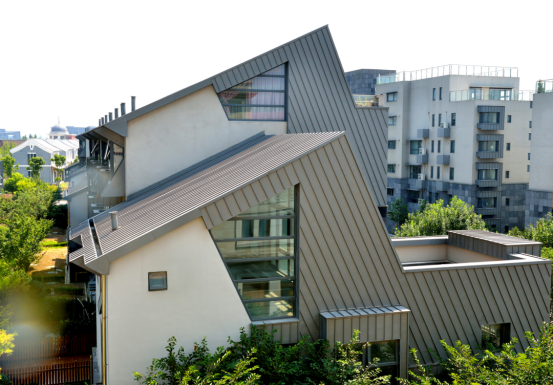

В погоне за легким и элегантным формированием формы крыши, Сучжоу Гусу Ядзи не стал использовать традиционные панели с цветным покрытием, попробовав титановую цинковую пластину, здание получилось более фактурным.
Кроме того, с точки зрения водонепроницаемости и теплоизоляции, поскольку технология строительства используемой системы вертикальных швов немного лучше, форма и практическая ценность полностью отражают качество современной архитектуры.
Фото любезно предоставлено владельцем, фото: Сюй Бо

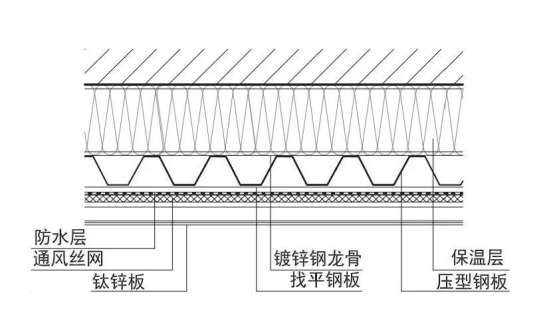

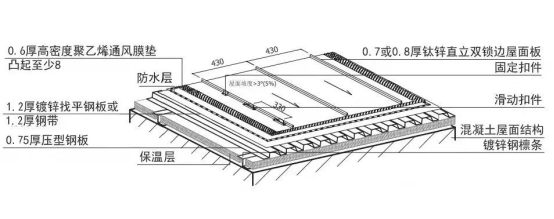

Принципиальная схема системы вертикального шва

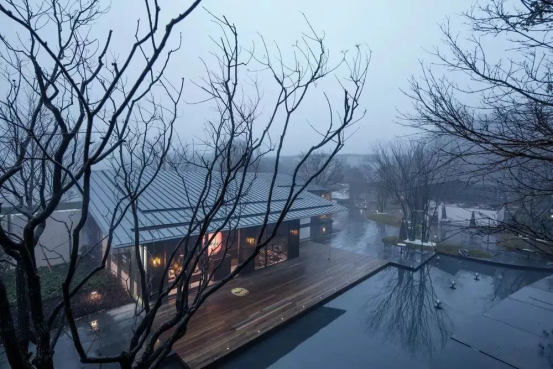

В общественном центре Ningbo Vanke Baishi Hudong покатая крыша из титановых и цинковых пластин с вертикальными замками заставляет вид на озеро и LVGEM отражать друг друга.
Конструкция скатной крыши имеет большие размеры
Чунцин Ванке Изумрудный парк Архитектурная фотография丨Синчжи Изображение

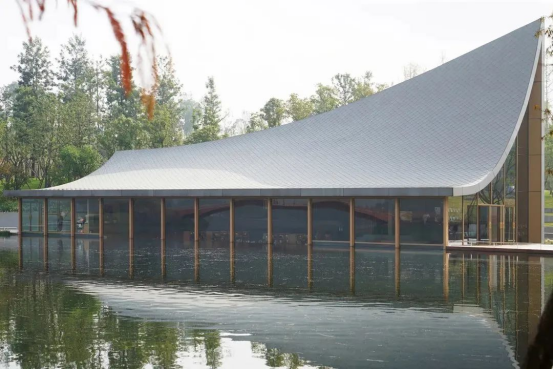

Крыша книжного магазина CITIC на озере Синлун в Чэнду выполнена из импортных титановых цинковых пластин, а плоский замок установлен в уникальной текстуре «рыбья чешуя», которая дополняет сверкающую водную гладь. Архитектурная текстура титаново-цинковой пластины также перекликается с традицией «черепичной крыши елочкой» традиционных зданий с наклонными крышами в западной провинции Сычуань.
Фотография: Arch-Exist, Here Space, Луюнь

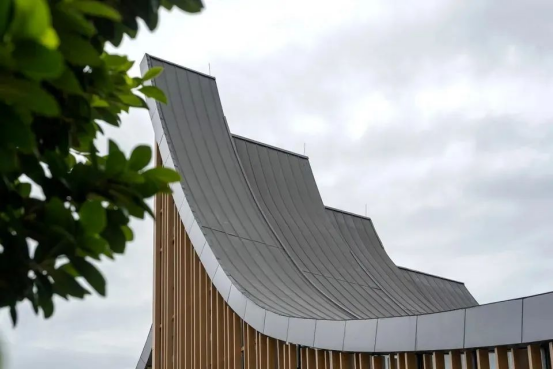

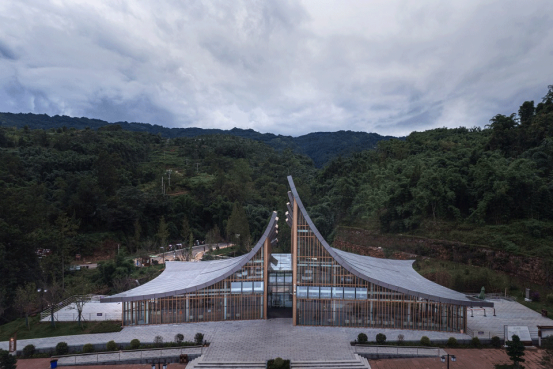

В Центре для посетителей Лаоасан в городе Мэйшань, который полон туристов, общая архитектурная концепция дизайна заимствована из буддийского мудра-гассё, а сложенные серые титаново-цинковые пластины с 5 слоями с каждой стороны приветствуют посетителей «Курорта благословения».
Фото: Сюй Инда

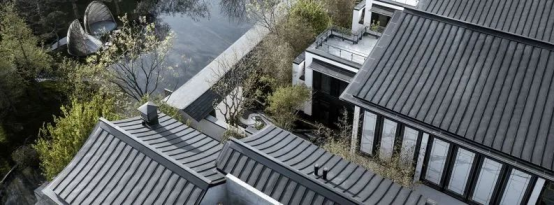

Это также темно-серая крыша из титаново-цинковых пластин, а внутренний двор Сучжоу Сюйхуэй Янь представляет собой другую архитектурную эстетику.
Архитектурная фотография丨В поисках красоты фотография
Весенняя и осенняя крыша из титаново-цинкового листа Changzhou Xincheng Puyue легкая и элегантная, сетка кровельных панелей четкая, а общая структура легкая и лаконичная, так что установка небольшой крыши гибкая, точная, быстрая и безопасная.
Пространственная фотография: видение зданий

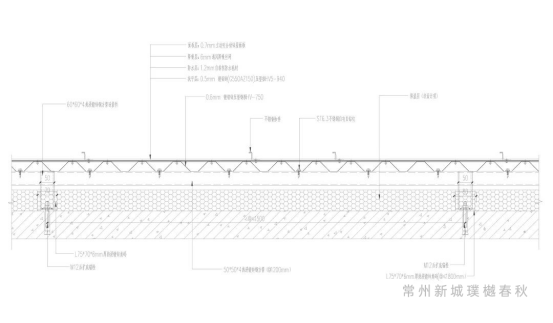

Кровельные узлы

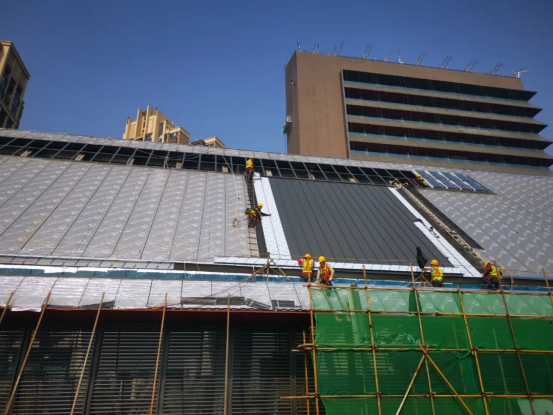

Многоэтажное сталебетонное интегрированное здание Сычуаньского университета (в стадии строительства), столетнее знаменитое здание школы построено из вековых прочных материалов, а крыша из титаново-цинковых пластин интегрирована с окружающими старыми зданиями в Башу, заложив основу для многих архитектурных наград, таких как Любаньская премия.
Музей Сычуаньского университета (в стадии строительства) Источник изображения: Titanium-Zinc Technology China
(2) Применение навесных стен

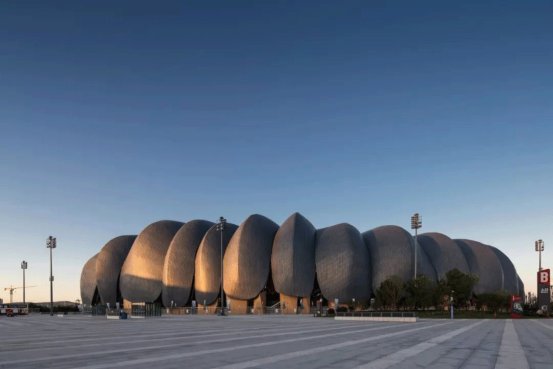

В спортивном центре Датун, провинция Шаньси, внешняя поверхность всех основных зданий выполнена из французской титановой цинковой пластины VMZINC smoke blue (Pigmento Blue), полностью учитывая климатические условия Датуна «долго и сухо летом и особенно холодно зимой», снижая затраты на уборку и обслуживание в условиях нехватки водных ресурсов, и используя специально изготовленные титано-цинковые сотовые панели в самоочищающихся материалах для удовлетворения всех потребностей дизайна и использования.
© Чжан Ян

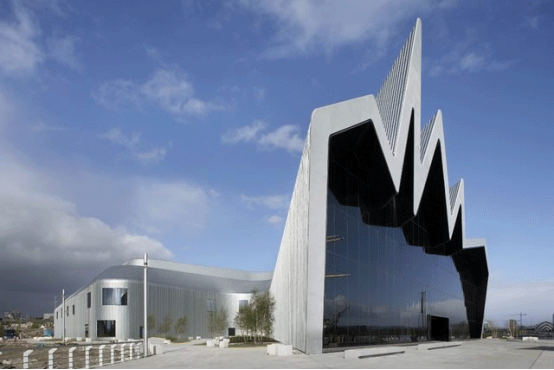

Общественное здание, созданное по образцу всемирно известного архитектора Захи Хадид, Музея транспорта Глазго на берегу реки Глазго, стоимостью 74 миллиона фунтов стерлингов включает в себя более 2500 тонн стальных конструкций, 185 тонн 24 000 цинковых листов и до 3000 рабочих, работающих одновременно.

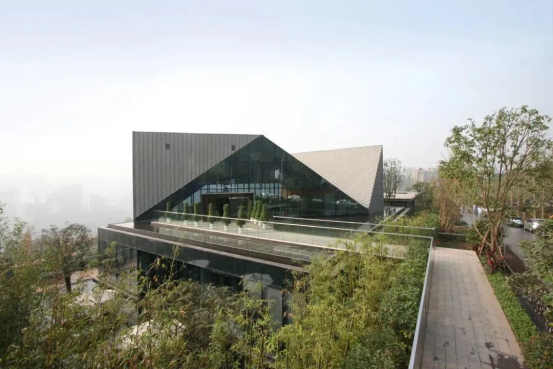

В центре проекта Чунцинской набережной Гренландии сторона, обращенная к горе, имеет вытянутую треугольную форму, а волнообразные очертания трехмерного здания перекликаются с окружающей средой горного города.
Фотограф: Shu He Photography

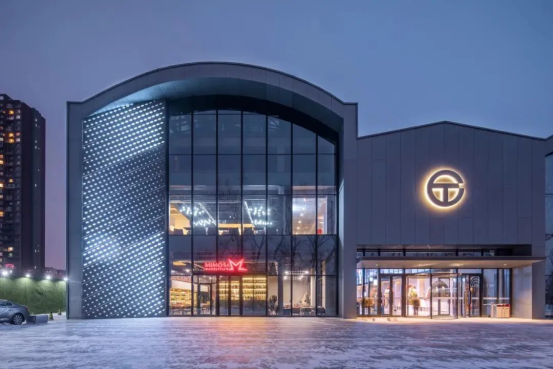

Чанчунь Чантуо 1958 • Проект реконструкции завода по производству литейного света, большая площадь стеклянной навесной стены на южном фасаде в сочетании с серебристо-серой титаново-цинковой пластиной, сочетает в себе индустриальный смысл и литературный темперамент. Вход, балкон и логотип проекта выполнены из серой титано-цинковой пластины, а старое и новое наложены, разные, но одинаковые.
Ночной вид © на южный фасад Jin Weiqi
(3) Применение внутри помещений

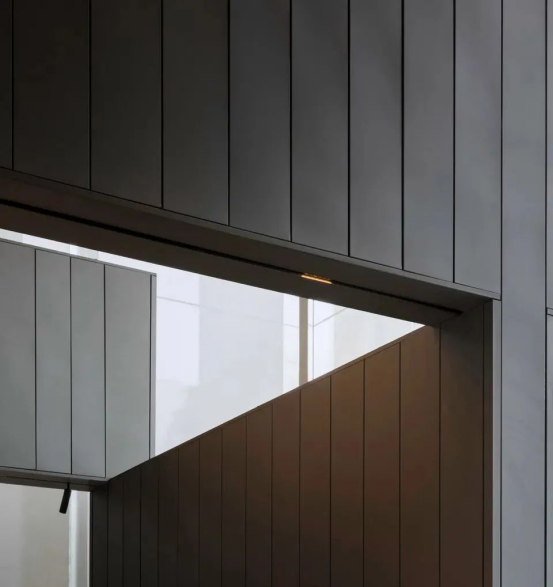

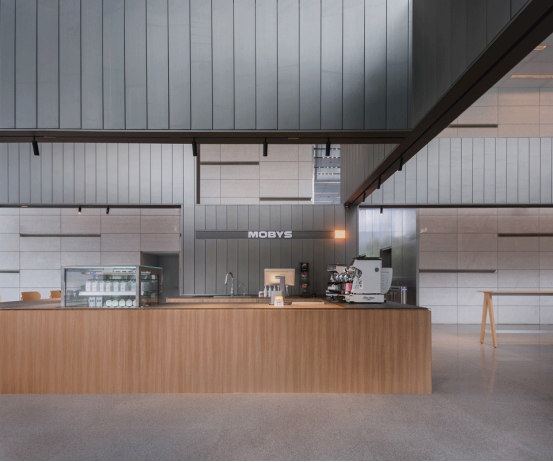

В проекте реконструкции общественного пространства Шанхайского центра Хуанпу стена покрыта титановой цинковой пластиной со стальной конструкцией.
Стены, покрытые титановыми и цинковыми панелями, в общественном месте Фото: Лян Шань
Стоимость материалов
Price
Несмотря на то, что широкомасштабное использование титано-цинковых пластин имеет более чем 100-летнюю историю в Европе, нет отечественного производителя для его производства, и все полагаются на импорт; Существуют французский цинк VMZINC, голландский цинк, перуанский цинк, немецкий цинк, испанский цинк и т. Д., На которые в основном влияют такие факторы, как размер, цвет, толщина, бренд и международная торговля, а цена за единицу эквивалентной пластины составляет 600-1000 юаней/м². Однако, учитывая различия в разных системах установки и разницу в стоимости установки в разных местах, комплексная цена составляет около 1000-1500 юаней/м².
(Цена на вышеуказанные материалы будет сильно колебаться в зависимости от различных проектов, брендов, толщины и настройки версии и т. д., только для справки.) ）
Эпилог:
По мере того, как архитектура Китая движется в сторону более высокого качества и диверсифицированных концепций дизайна, титано-цинковая пластина привлекает все больше и больше внимания, она элегантна, долговечна, обладает уникальной прочностью продукта и является любимицей элитных и новых зданий.
